スピーカーの自作へのおさそい

こんばんは　花裕店長です。　花裕が使っているスピーカーの紹介のページです。　体で感じた実践お勧め工作です。

少しづつ、小出しにしていきますので、声援をお願いします。

アンプの自作も楽しいですが、ペアとなるスピーカーの自作も楽しい世界です。　なんといっても、『部品はスピーカーユニットを買ってきて、箱は、切って、組立て、ユニットを付けて完了』　という、木工の世界です。　アンプに比べると、使用部品数も少なく直感的、敷居は低いので、ぜひ　手を出してみてください。手塩にかけて出来たシステムはあなただけの物です。

悩みは、工具がそろい、馴れてくると、どんどん作りだすが、作品が大きいので置き場所に困ること。

花裕のスピーカーシステムはアルテックのCD308の後面開放型を使ってます。　これの紹介から

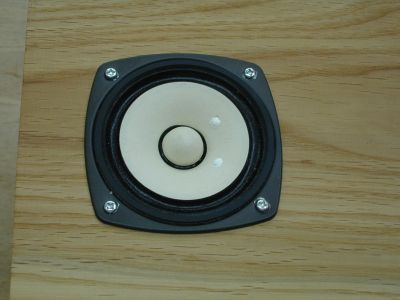

次に　フォスター（FOSTEX）のFE83Eを使った　大型バスレフ、ダブルバスレフ、バックロードホーンの案内

と続く予定です。

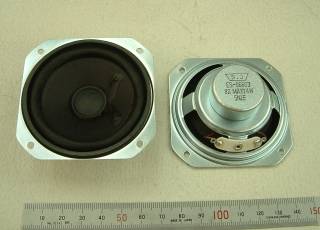

かなりいける　FOSTER　　FF-70EG　　　（２００８．０７）

７ｃｍフルレンジです。　小口径にしては、ハイあがりにならず意外と落ちついた音です。　

先の「大人の科学」ＦＧ－７０に比べると、中高域はおとなしく、高域がちと足らない感じ。

低音は、あまり変わらず、入力も５Ｗと　大音量とか低音びしばしと聴いてはかわいそうである。

ニアーフィールド、せいぜい６畳間くらいまでだろうか

「大人の科学のふろくスピーカー」を組み立てた方なら、判ると思うが、ボイスコイルはとても細い。　１Ａも流せば切れるのではと思った。

これに、準じた太さだと思うと、とてもパワーは入れたくない。　けなげに鳴っている。

低音もおなじくである、１００Ｈｚ以下の低音は望んではいけなく、見ても判るが、ただ振動しているだけである。

それにしても　￥９８０は安い。　（コイズミ無線）

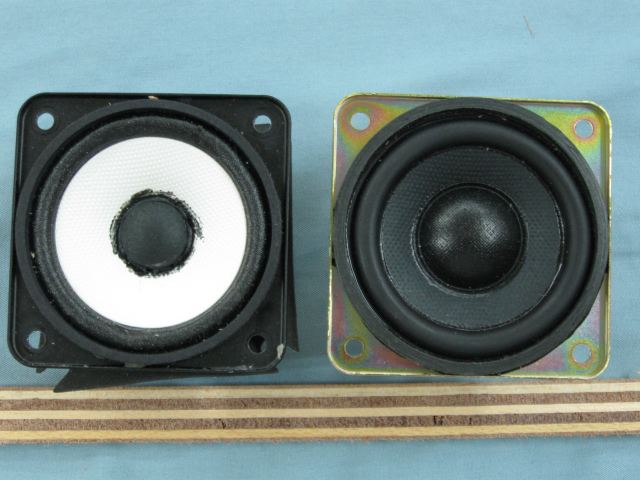

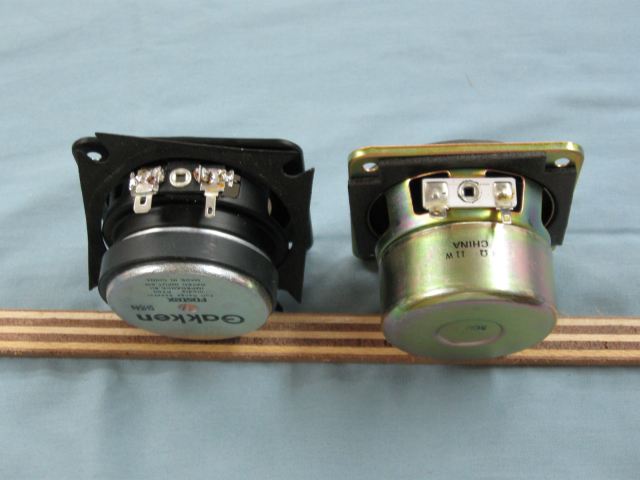

ＦＧ－７０に比べると、マグネットは一回り小さい、色は黒、取り付け寸法は同じ、能率も同じ、ただし、エッジがゴムですので寿命が速いかもしれません。　外観は価格成り割り切ってます。　　でも安くて、いい音がするので　とってもお勧めです。

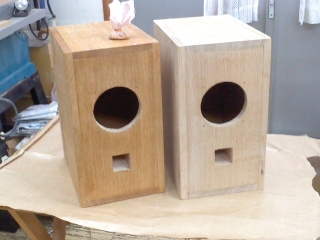

現在、本格的なキャビネットを製作中、あとちょっとです。

一押し　お気に入りの　

『学研　大人の科学　自作するスピーカー』のふろく　　の７ｃｍシングルコーン・スピーカー　　　　　( 2008.05 )

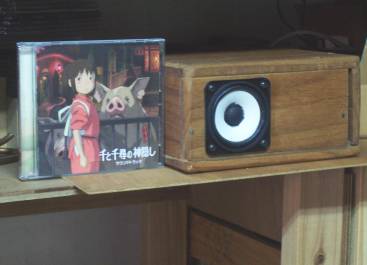

　ＣＤと比べた大きさ

Fostex 7cmフルレンジ　「大人の科学の付録スピーカー」　
我が輩には名が無い、通常ならばFE70Eとか付けられて店頭に並ぶのだろうが、「大人の科学　まるごと手作りスピーカーの本」に付録として付いてきた、本文中でも「ふろく」である。　ここではＦＧ７０と仮称しよう。

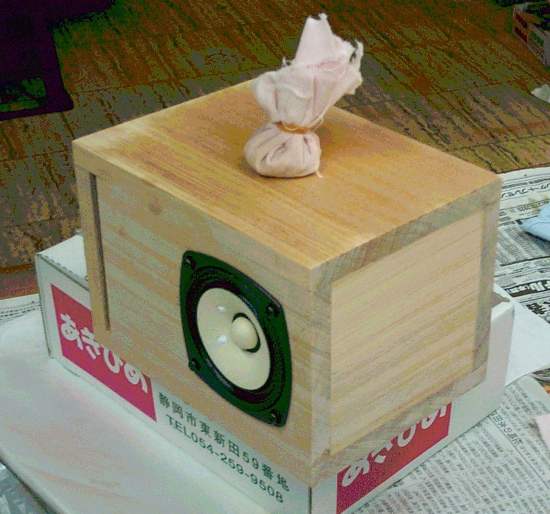

２００７年に息子が作ってみたいと云って買い与えた物であるが、あまり使われることもなく、店主製作のFE83E+バックロードと入れ替えに放出され（じゃまにされ）、花屋の１５坪の作業場にやってきた。　箱は本文中にある２リットルほどのバスレフ準拠で材質は軽くて柔いから雑木ではないかと推測している。

１本だけですが鳴らしてみました　・・・・　ところが、びっくりした、こんないい音がしていたなんて・・・・　とても良い音がする。　素直で歪感の無い美しい音である。　やかましくないので音量をあげたくなるけど許容入力が６Ｗなので無理はできないし、小口径でストロークもとれないので低音も期待してはいけない。　しかし２～３ｍ位までの距離で聞くにはとても魅力的な音である。　同様の小口径のFE83Eは手放すのは惜しくはなかったが、これはいけます。

もう少し言うと　すごく歪感の少ない、綺麗な音です。　それでいて、音の通りが良い。　高音はフォスター風のうるささが無く、中域は程良く張り出しています、低音はそこそこ出ます。　素直でバランスがとても良いです。　小径ですのでボリウムはありませんが、意外と下の方まで出ます。　FE83Eと同等の性能で上品な音が出るユニットです。　価格も似たような物ですが

小型の箱でも綺麗な音が楽しめます。　絶対に響き渡る低音、大音量を望んではいけません。　本質は耳までの距離のある「ヘッドホン」です。

さて　これの扱いですが、　音と大きさが気に入ってますので、これを活かした使い方にしたいです。

　　とうぜんやったこと

１．もう一本をＡｍａｚｏｎ経由で入手し、組み立てた。

発売されてから約２年ほど経っているので、手にはいるか不安だったが、意外とすんなりと配達されました。　みなさん発売時には、好奇心から買われたようですが、２本目は触手が動かなかったようです。　なにせ「本＋付録」で２８００円ほどですから、　本は１冊あれば十分だから「付録」だけの販売をお願いしたい。

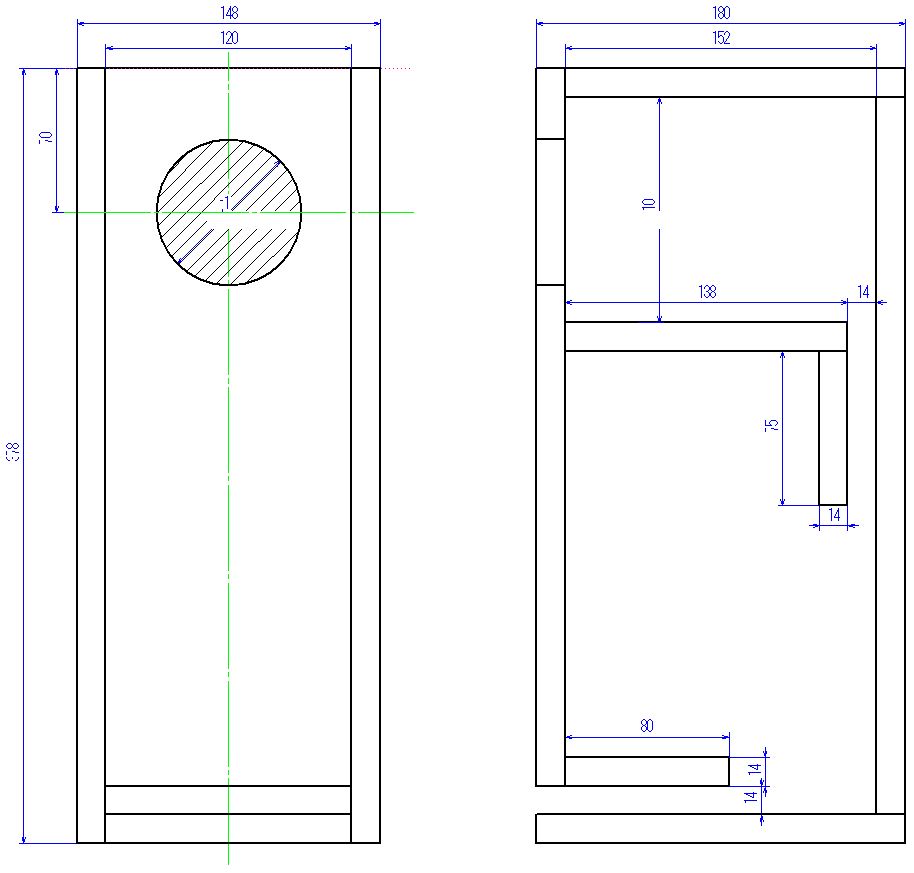

２．FE83E用に作った「ダブルバスレフ」に取り付けた。

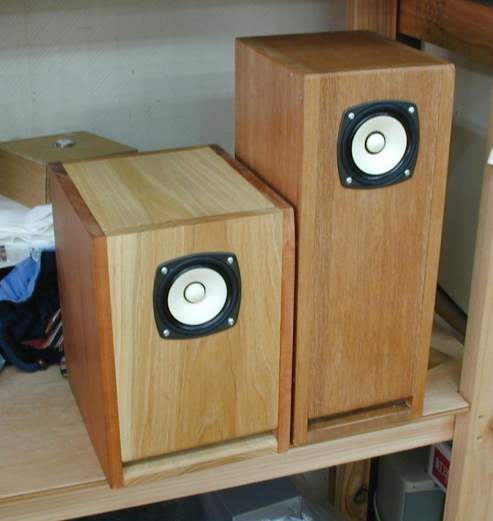

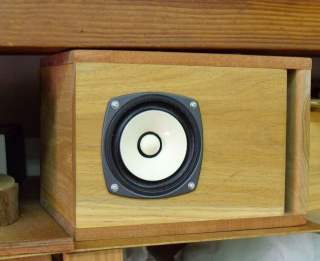

これでステレオになりました。　バスレフとダブルバスレフで楽しんでいます。　最大入力が６ｗと小さく、能率も85dBと低いので、低音は欲張らずにニアーフィールド用のシステムとして使ってます。　　ボリウムは上げられませんが、適度に低音も出てます。　前に使った１０ｃｍコアキシャル＋大型ダブルバスレフがちょっと低音がボン付きですが、これは良いです。　バスレフもいいバランスの低音です。　アルテックの広帯域版として、最近は主力スピーカーとなってます。

小口径でもここまで出るというのではなく、こうやって使うと小口径は楽しいという見本です。　標準のバスレフが小さいので何処にでも設置できるのがうれしい。

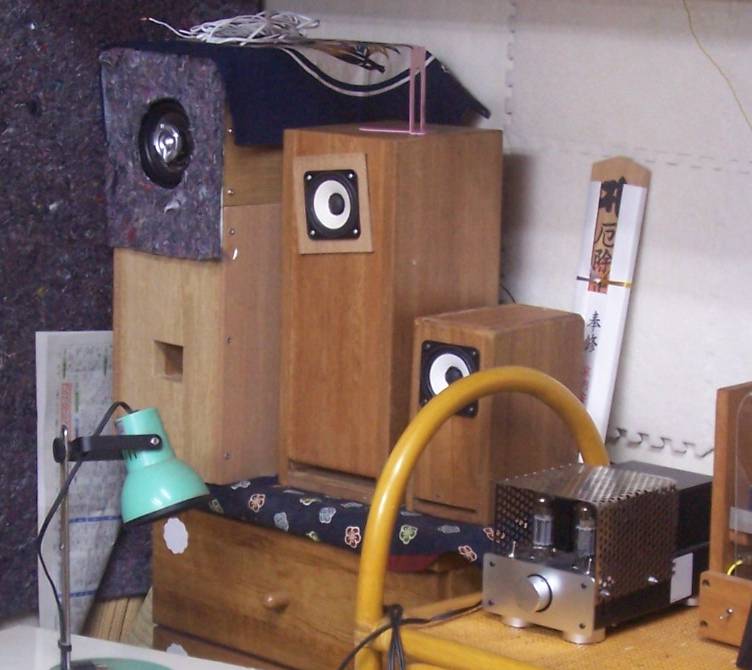

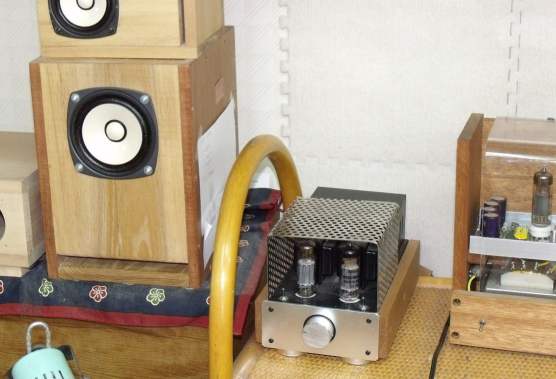

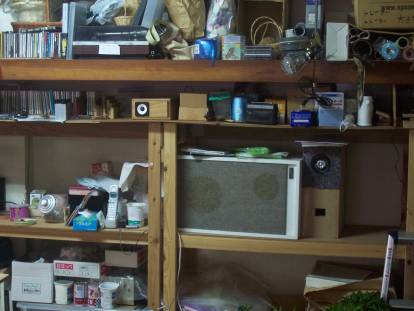

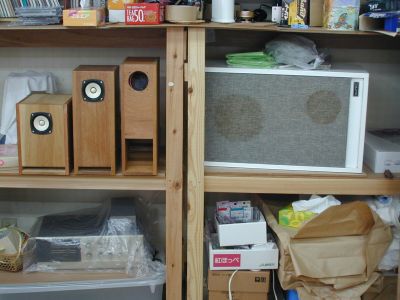

１０ｃｍコアキシャル＋大型ダブルバスレフ、ＦＧ７０＋ダブルバスレフ、ＦＧ７０の２㍑標準バスレフとTU870シングルアンプ、大きさが良く判ります。
TU870とは大きさは合うのですが、能率が低いのでTU870の１ｗ足らずでは出力不足です。　オンキョーＣＲ－１８５で鳴らしています。　どうです、DIG（白）に比べてもぐっと小さいでしょう。　可愛いんですよ。　　ＢＧＭとしてそっと鳴らすか、２ｍ位まで近寄って聞き惚れてます。

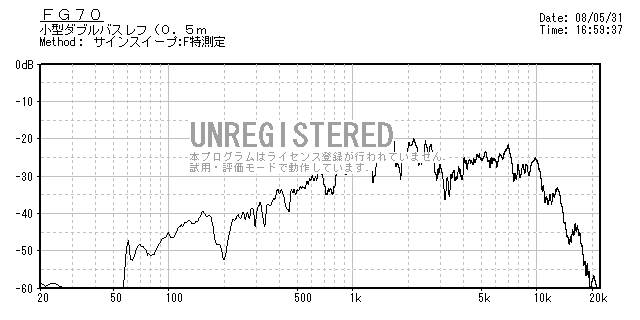

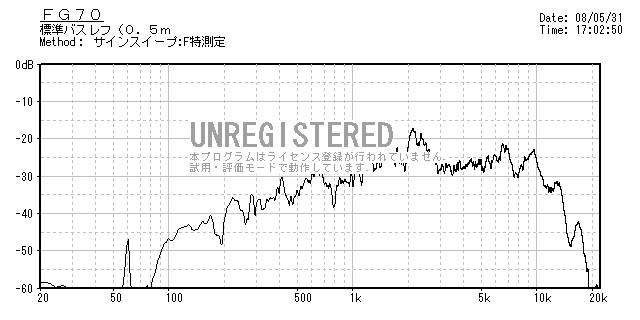

特性はご覧あれ　低音域が下がっていますが、これは花裕の作業場の特性と考えください。　　

上がダブルバスレフで、下が小型のバスレフです。　ダブルでは７０Ｈｚ、バスレフでは９０Ｈｚ程度までがんばっているのが判ります。
部屋の隅々までこの特性とはかぎりません。　　

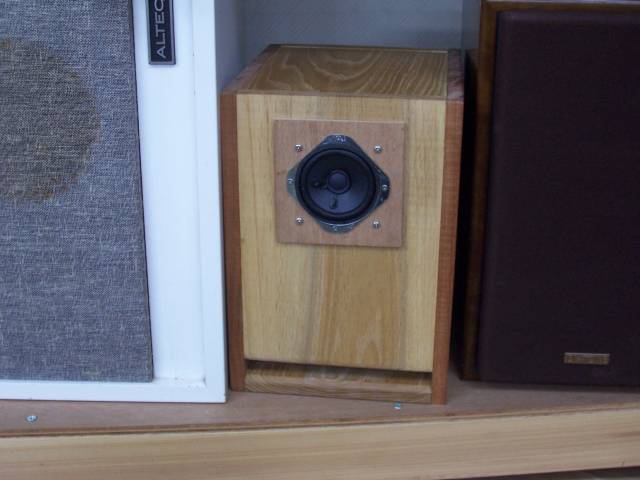

外道編２　　爆安　６．７ｃｍシングルコーン　２００８．０３．１５

秋月電子で２個で３００円でした。　送料が８１０円と高いのが難点です。

ＦＥ８３Ｅよりも一回り小さいです。　スペックは８Ω以外は不明です。公称６．７ｃｍですが、６ｃｍの開口φで後ろから取り付けられます。ちなみにＦＥ８３Ｅは７２ｍｍです。　この差は中低音域のエネルギー量に比例します。　コーンは薄いぺらぺら紙です、マグネットは小さいです、とても軽いです。　でも布エッジのため柔らかくストロークがかなり取れます。

８Ωと云うのは何でしょう？　電池式のラジオ等では電圧が取れないので４Ωなどが多いです。あえて８Ωなのは何故？答えは、電池式のラジオです。　あまり、パワーは出したくないが、いい音は出したい　が本音でっしょう。

コーンが薄くぺこぺこなので背圧はかけれませんが、小口径のため箱は小さくできるでしょう。　ダンパーも大きくストロークが取れるのでそこそこの音量で遊べそうです。　

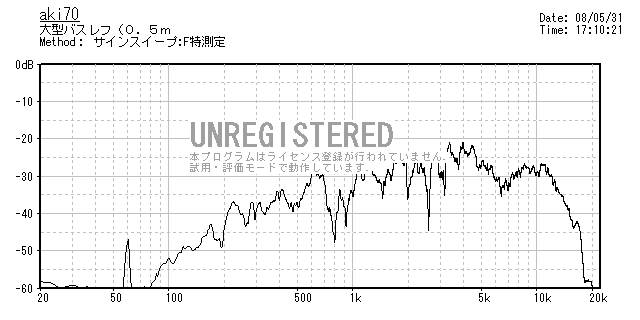

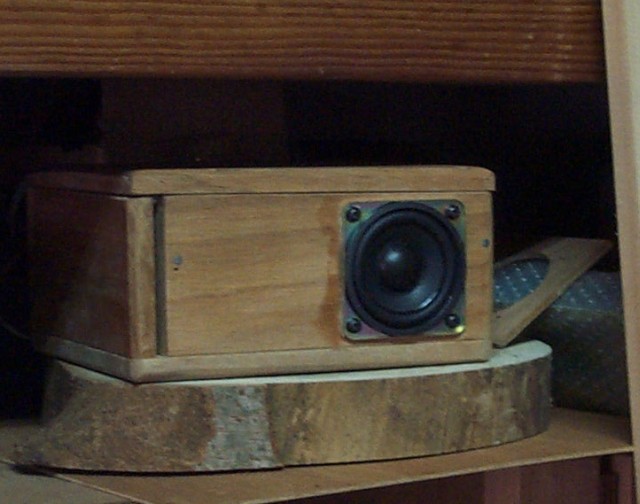

早速鳴らしてみましょう。　ホコリをかぶっていたＦＥ８３Ｅ用の大型バスレフにアタッチメントを介して付けてみました。

ふふふ　低音は出ませんね、でも鳴っているのは判ります。　高音は伸びてますし、フォスターみたいなハイ上がりではありません。　ティンパニーの連打は望んではいけませんが、ボーカルもそこそこ綺麗に聴かせます。　爆裂音を望まないなら３００円の価値はあります。

低音という音楽の土台が無いので、やはり寂しいです　　　能率は次に出てくる「１０ｃｍコアキシャル」よりちょっと低いです。　ちょっとパワーを入れると腰がくだけます。

「東京五輪音頭」には大太鼓が入っているのですが、これでは響きません。でも叩いているのは判ります。　

まだ１日目でエージングはこれからですが、楽しめそうです。

このサイズで遊んでいると、Ｆｅ８３がだんだん大きく感じる。　

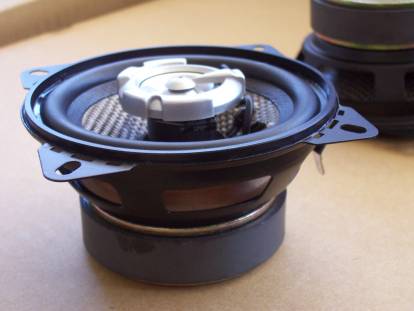

大当たり！　無名・１０ｃｍコアキシャルを手に入れた　2008.03.01

オークションを覗いていて、偶然の出会いで買いました。　車載用の１０ｃｍコアキシャルです。　能率は８９ｄＢ、１２０Ｗ、１０５～２０ｋＨｚ　４Ω となってます。　気になったのは、小口径のコアキシャルで、コーンが紙では無い点です。　カーボンファイバーという剛性の高い物です。
お尻にも何も書いてありません、貼ってありません。メーカーは不明です。　車載用のため、取り付け用のフレームが出っ張ってます。　これが格好悪いのですが、これをカバーするカバーが付います。　

　ツイーターはドーム型です、コンデンサだけでつないであります。ウーファーにはコイルは入ってません。　この半田付けがいい加減ですので再度半田付けしました。　あと、配線材がビニル電線を使ってまして、これが頑固に固い。　いずれ柔らかい線材に替えたいと思ってます。　エッジのストロークもとれて、ダンパーも大きく低音は期待できます。　たぶん「設計」はしっかりしているのでしょうが、製作はアバウトなのです。　

私の判定基準としては、６’クラスのシングルコーンは分解能不足、ダブルコーンはまとまりが悪い、低音はあまり望んではいけない。　ということから、小口径のシングルコーンが、低音を望まないを前提としてベストです。　ところが、この小口径はみなさん美辞麗句を並べてますが、やたらと高域にエネルギーが寄っていて、線が細く、愛着の湧く物では無い　店長の主観です。

しかし、コアキシャルというのは別の世界です。　完全な２ｗａｙですから、１つのコーンでやたらと帯域を欲張る必要が無く、とくいな帯域を２つくっつけてできあがり　という訳です。

２個１９８０円というのも、使ってみたいと思った大きな理由です。（苦笑

さっそく、使ってみます。　ＦＥ８３Ｅ用に作った大きめのダブルバスレフを流用することにしました。　口径が違うのでボアアップしました。

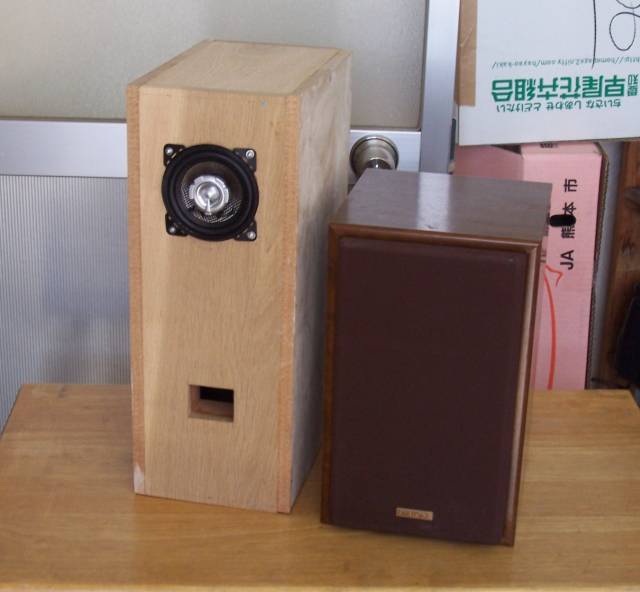

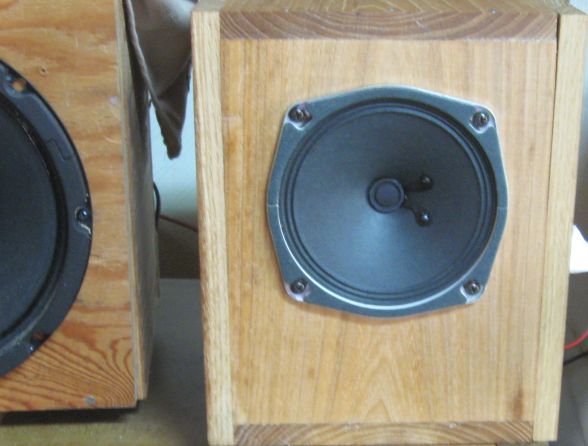

隣は三菱DS200Zです、ちなみにこちらは１６ｃｍ＋ドームの２ｗａｙです。

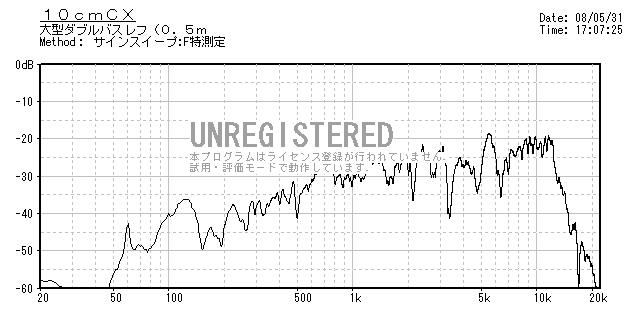

いいです　芯のあるカッチリした音です。　ダブルバスレフのため低音が出過ぎですが、中域の屈託のない、のびやかな所は、当家のチープ・アルテックと同族です。　ワイドレンジになった感じです。　　難点は能率が低いので、「差動アンプ」ではパワー不足で、オンキョーのレシーバアンプCR-185で鳴らしてます。　相性はいいようですが、ＤＦが小さく低音があまいので、アンプを替えるとずしりとした低音が出ると思います。

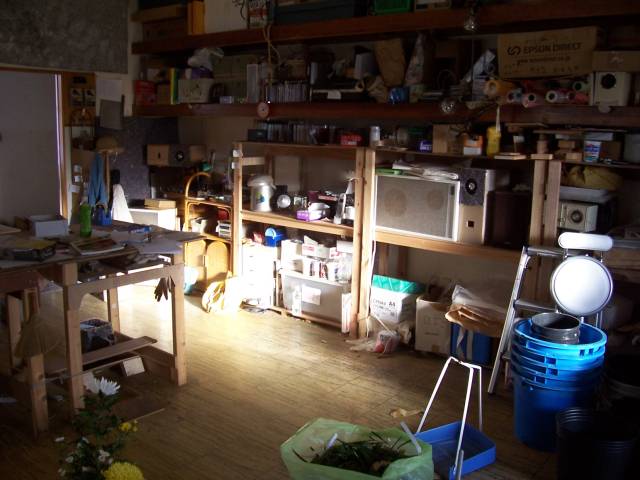

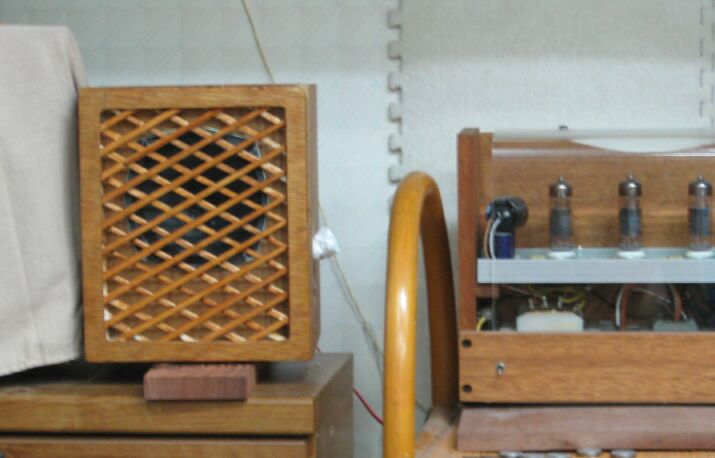

休日の日の作業場です

花裕の作業場は約１５坪です。　ＣＤ３０８を使いますと１ｗクラスのアンプでもかなりの音量が得られます。　ＣＤ３０８は能率が高く９７ｄＢありますので８９ｄＢの１０ｃｍは苦戦します。　一般の家庭の８畳間程度でしたら、けっこうの音量が稼げますよ。

ベーゼルの格好が悪いので、フェルトを周りにかぶせてあります。　わかりますか？

今は、フォスターしかユニット販売はありませんが、車載用はいっぱいあります、「コアキシャル」をキーワードで検索すると、愕くほど出てきますので試されてはいかがでしょうか？　２０ｃｍ～１０ｃｍ　価格もとっても高くてうなる程度から、今回私が手に入れたＢ級品まで様々です。

パナソニック、クラリオン、パイオニア、ケンウッド、BOSE、　なんと　ＪＢＬ　も、、、、、、、、、アルテックは・・・無い

　ちなみに　手に入れた品はゴムエッジです、ハイパワーを入れる車載用ですから柔なエッジでは保たないでしょう。　寿命は、あまり望んではいけません、なんせ車の寿命は１０年ですから・・・ウレタン、ゴムエッジでも室内で使うにはもっと保つかもしれません

今回の物は　￥３，９８０/２個　が定価でしたが、接着剤がエッジ等に付着しているという【Ｂ級品】で￥１，９８０（２個）でした、これに送料が６１０円加算されます。　http://www.buildup-audio.com/cgi-bin/shop/goods_detail.cgi?CategoryID=000007&GoodsID=00000142

　この業界（オーディオ、自動車）は実用と趣味の領域がありますが、「趣味」の製品です。　どちらも　ブランドとサイズ　有名＝高価、無名＝安い、　大きい＝高い　小さい＝安い　の世界です。　　そんな中で、　いかに安く遊べるかがアマチュアの楽しみです。

ネットで見てますと、この手のスピーカーは皆さん独自の表現をしてます。　特に周波数特性なんかそうです。　１０ｃｍのユニットで５０Ｈｚ～２３ＫＨｚなんてのもありますから、グラフは出てませんから、どの程度のレスポンスかは不明です。　詳しいデータも無いのが普通のようですので、自分の尺度で判定（推測）した方が平和です。　
　当然「ＭＪ紙」とか「ステレオ」にも紹介は無いでしょうから、皆さんの「口コミ」（人柱の・・・）だけが頼りになります。　買われた方はどしどし発表していきましょう　　(2008.04.06)

ALTEC CD308はバスレフか後面開放型か

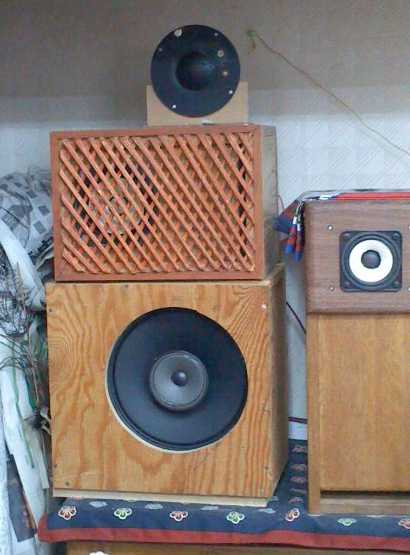

今の主力はＤＩＧ＝当時の代理店のエレクトリの製作・販売した物で初期モデルです。
2年くらい前にオク.で手に入れたのですが、当初のユニット（４０９Ｂ）が故障のため、替わりにＣＤ３０８を付けてあります。
CD308は20cmウーファーの中心に5cmくらいのコーンツィーターを固定してあります。　ウーファーはどうも403Aという高域の出ないフルレンジを流用しているようです。　
ネットワークといえるような物はなく、コンデンサー1本だけで繋いであります、つまり、ウーファーにはコイルは無しという、実にシンプルな構成です。
昨今、ネットワークのコイルの太さがどうのこうの、云われてますが、無縁の世界です。

これとの最初の出会いは３０年前になりますが、４０９Ｂというモデルです。　これはその後ＢからＤ，Ｅと変わりました。今はＣＤ４０８になってます。
不思議なことは、３０年前の４０９Ｂと今のＣＤ３０８の価格が同じ７千円台と云うことです。

この３０８よりやや高価な物にCD408があります。　構成、スペックは同じです。違いは308より大入力が入ります＝大きな音が出せます。
写真で違いが判ります。　このコーンのヒダがいい音がしそうなのですが、どっこいです。　ハナユウは当初、予算の関係から308で楽しんでいましたが、みんなも陥る悪い癖で「もっと高価な408の方がいい音がするのではないか」病に罹りまして、この夏8月に買い込みました。　エージング中に聞いたところ、落ちついた音がするのです。　硬い音がするのは当然なはずですが、やはり、使ってみますと、どっしりと落ちついているのです。
どうも、当店で使うには308の方が華やかでいいようで、今では308に変えています。
ただし、手に入れた408が本当の物かは判りません（ちゃんと作っているのか？　最近made in chinaに不信感を持っている）。

さてCD308の話し
いいです、これ、絶対に良いです。　昔は狭帯域、前のめり音のため酷評でしたが、そんなことはありません。
上品とは云いませんが、音楽を楽しめる、ノリの云いユニットだと思います

☆まず、音質　かなり明るい音です
、ＪＢＬと同様ウエストコーストサウンドとは云われましたが、先方は繊細、シャープで評価され、これは陽性のとおりの良い音です。　帯域は上も下も狭いです。　でも、音楽を楽しむには十分です。
明るいと云うのは高音がデルと云うことではなく、はっきりと聞こえることです。　

じゃじゃ馬といえばそうですけど、これで全段差動アンプとは馬が合うんです。

☆ついで、能率が98dbととても高い。
　これは驚異的な能率で、小出力のアンプでも楽に駆動できます。　特に真空管を使ったシングルアンプでもかなり鳴らせます。　　ハナユウの真空管アンプは３ｗ程度しか出ませんので、この能率の高さは手放せません。　まさに「差動アンプ御用達品」といえます。
この高能率に支えられて（甘えて）出力の拡大はおざなりにされています。　

高能率なため、ノイズの多い装置では、ボリウムを絞っても「サー」とか「ハムー」とかが聞こえます。　おためしあれ

☆そして金額　安いです、
１本8000円しませんでした。
もし、キャビネットを自作されるんでしたら、2本16000＋箱4000円で2万円程度で出来ます。　今時、この金額でこれだけの音が出るスピーカは無いです。

★小型キャビネットにはむかない、口径のわりに低音は望めない

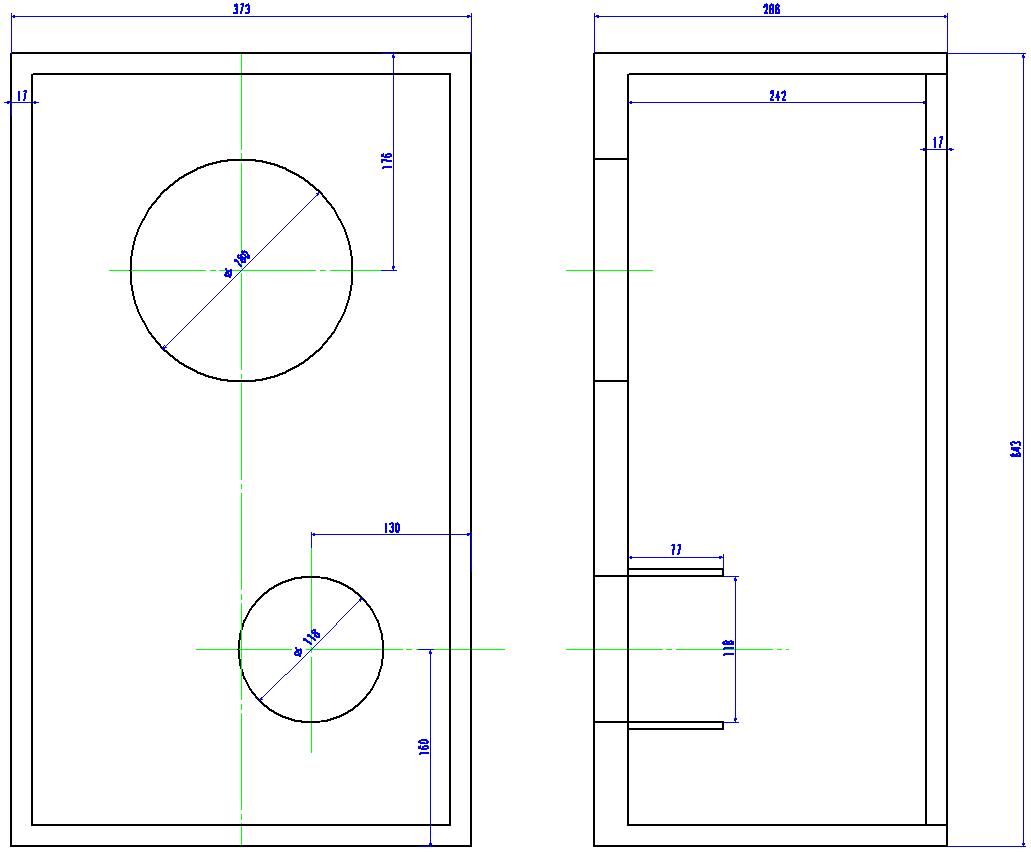

みたとおり、小さなマグネットと固いエッジ、ストロークは小さいです。　最近のＳＰに比べると軽くてヤワなコーンですので、背圧はもろに受けるので小型のキャビネットには向かないと思います。　　このユニット相当を使った、エレクトリのＤＩＧの容積は５０リットル近いです。
また、ストロークはとれませんので、地響きをたてる低音、床を震わす低音は出ません。　口径のわりにｆ０は８０Ｈｚ程度です

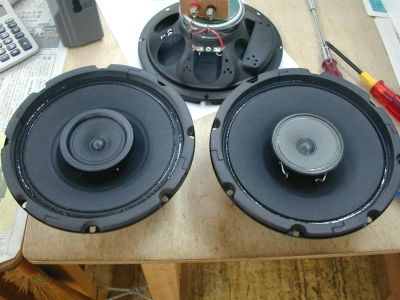

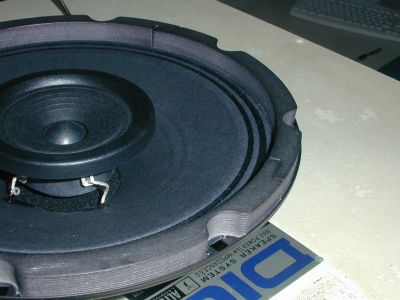

＜ＣＤ４０８とＣＤ３０８＞　左、後ろはＣＤ４０８、右がＣＤ３０８、磁気回路、フレームは同じですがコーンにシボリが入ってます、エッジがダブルとシングルのように違います。　

★供給が不安定　

２００７年９月でコイズミ無線（http://www.koizumi-musen.com/）では、販売は完了しています。　再開は判りません。　そんなにビンテージでもなく販売数もあったようで、相当品がネットでもよく出てますので、程度の良い物がありましたら手に入れておいた方がいいです。　４０９－８Ｄ、４０９－８Ｅなんかも４０８と同じとみていいでしょう。

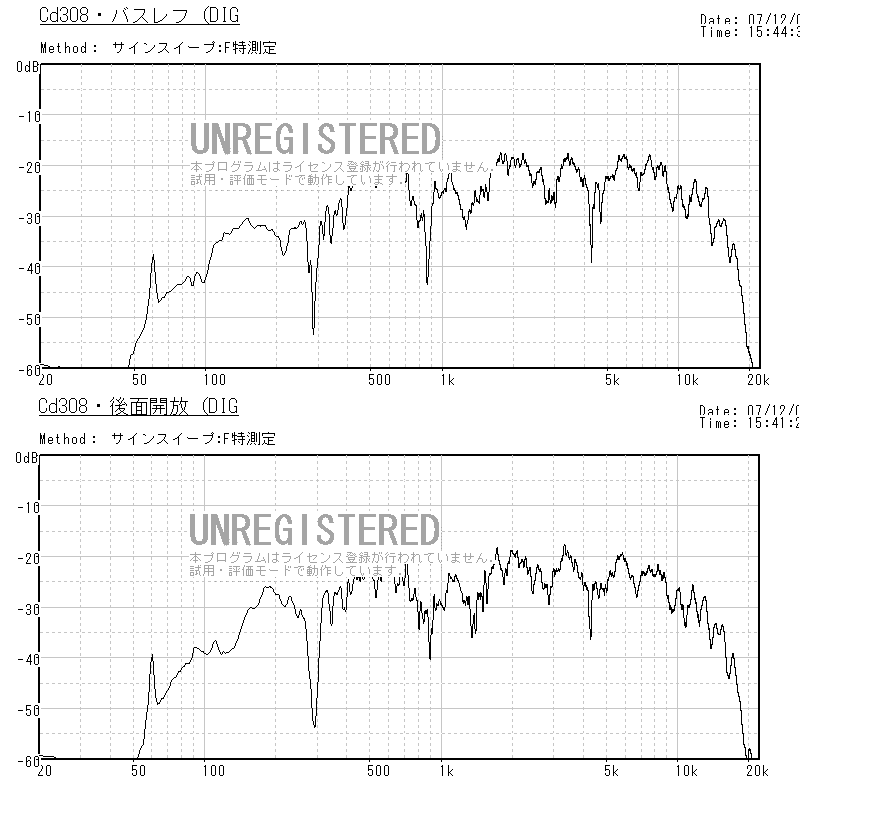

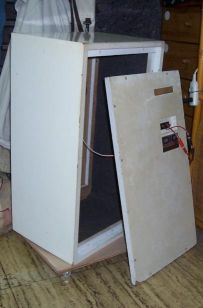

◆ 裏フタを開けてみよう　　　　そして箱はバスレフから後面開放型へ

さて、当初はＤＩＧのバスレフで聞いてました、上記の用に408から308へ交換した時に、戯れに後ろ板を外して聞いたところ。
変わりますね　とても変わりました。　まず、気になっていた中高域の刺激的なヶ所が無くなりました。ハナユウの作業場は天井が低くかなりライブで、荷の入荷状況などで、中高域がかなり変わるのですが、あたりまえなんですが、荷が少ないとライブで刺激的になりますが、刺激が少なくなり、とても開放的になりました。　
低音は少なくなるのは承知でしたが、やはり量感は少なくなりましたが、軽やかな、弾む低音、下の方まで伸びた感じがします。チェロ、コントラバスなんかいいですね　　　バスレフと違って、量感は減りましたが、だらさがりですが、ぐ～んと低音が伸びた感じがします。作業机の板が響くのが判ります。　低音のちょっと上の方でボウボウしたところがありますが、あまり気になりません。　それをおぎなう音楽を聞いていて楽しいスピーカーになりました。　溝口肇さんの「世界の車窓から」なんか最高

という、状態で「後面開放箱」で楽しんでいます　ぜひ　お試しあれ
