6BM8pp 差動アンプ プリント基板販売のご案内 Var1.1 2007.0９
１６Ａ８，８Ｂ８にも使えます。
販売価格を下げました 2007.12
製作例「プリント基板でアンプを作ろう」をｕｐしました 2007.09
パーツリスト、回路図の変更をしました （２００７．１０．０５）
別売品、真空管ソケット,コンデンサの案内を追加しました (2007.09)
失敗談 を追加しました (2007.09)
キットで使用しているプリント基板単体の販売のご案内です。 載せる部品は含まれていませんので、ご自身で・・・調達ください
差動アンプへの近道のご案内です
電源整流回路と２ｃｈのアンプ回路が１枚の基板になっています。
ヒーター電源さえあれば、１６Ａ８、８Ｂ８も使えます。（安価！） １４ＧＷ８は未経験です。
基盤に部品を半田付けしますと、入出力、電源を接続するだけです。 基盤はシルク印刷がされていますので、組み立ては簡単です。
回路図、リスト、シルクを見ながら実装すれば配線ミスのリスクはぐんと少ないです。 配線が少ないのでシャーシの裏側もすっきり片づきます。
LM317用放熱器は付属します。 使用している部品は回路図、リスト、写真をご覧ください。
１．内容： プリント基板１枚＋ＬＭ３１７用放熱器２個 が１パックになってます
グラスエポキシ両基板 、シルク、レジスト付き、 サイズ ３００×８０×ｔ１．５（ 寸法 図 参照）
○ パターンカットはありません。ジャンパー線はあります
◎ ヒーター回路は裏面（ハンダ面）で配線となります。（ランド付き）
○ 初段の定電流源はキットではＣＲＤを使いますのでそのパターンがありますが、ＦＥＴ用のパターンも付いてます
○ キットはきっとできるようにしてありますが、こちらは部品単体の販売のため、組み立ての保障はいたしかねます。

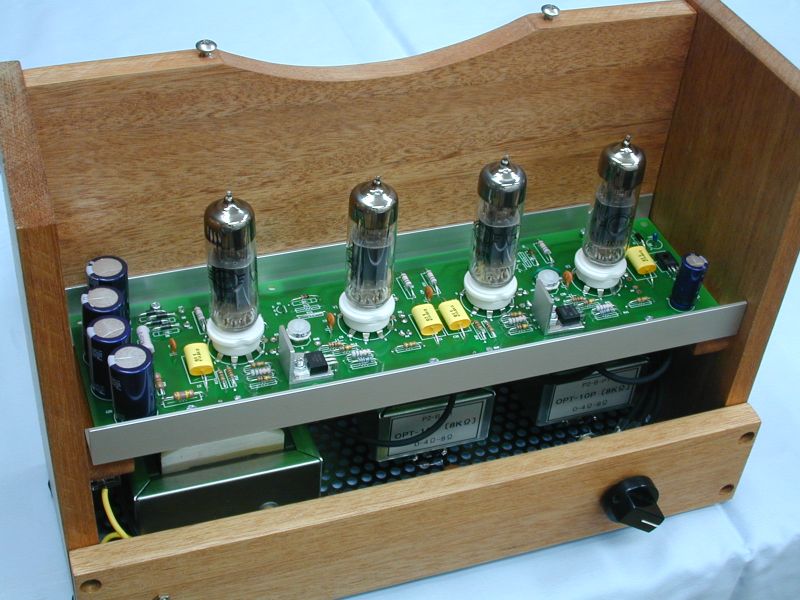

参） 「キット（KIT)販売の・・」、「キットを作ろう！」 のページに キットの完成品の写真、紹介が載せてありますので『参考』にしてください。組立説明書も参考にしてください （http://www.hanayuu.com/ad/Let_make/make.htm）
あの格好にこだわることはありません、「まな板」の上に乗っけてもいいし、横に寝かして「薄型アンプ」と、好きにお使いください。

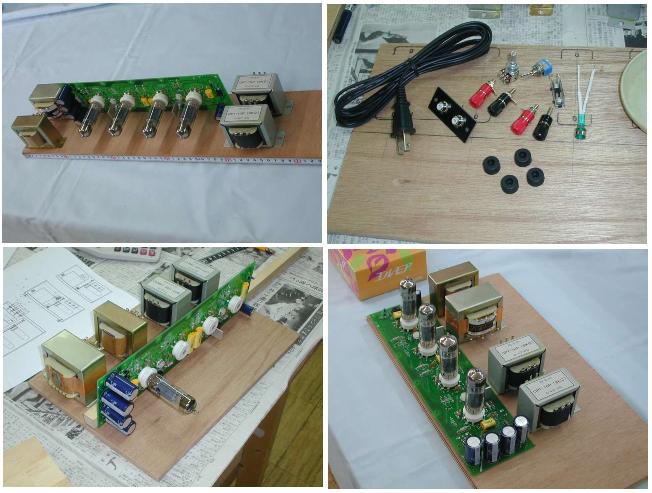

参） 製作例のページ 「プリント基板を使ってアンプを作ろう」を作りました。
２．金額 ８，２００円（税込み） 定形外で送りますので送料２４０円は別途ご負担ください。
おかげさまで、多くの方の支持をいただき、１回目の生産分は完売しました。 おかげで、２回目の生産はロットを大きくでき、単価も下げることができました。 ご利用いただいた方々に感謝いたします。 (２００7．１２)
２．１ 別売品
一般の部品店では扱ってないと思いますので、ソケットと高耐圧のコンデンサは手持ちより、おわけします。
基板と一緒に送れますので、ご利用ください。
品切れの際は 真空管ソケットは真空管を扱っているショップ、専門店でも扱ってますので、そちらをご利用ください。
A) 真空管用ソケット ＠２５０円
B) 5pF/500V セラミックコンデンサ ＠30円
３．販売手順
１ ）送り先（〒、住所、氏名、連絡先）とをメール、もしくはＦａｘ ください shop_kit@hanayuu.com / 054-284-2155
２）納期、支払い口座をご連絡します。( ぱるる、イーバンク、新生銀行 ）
３）ご入金ください、その後、ご一報ください
４）入金確認後、発送いたします。

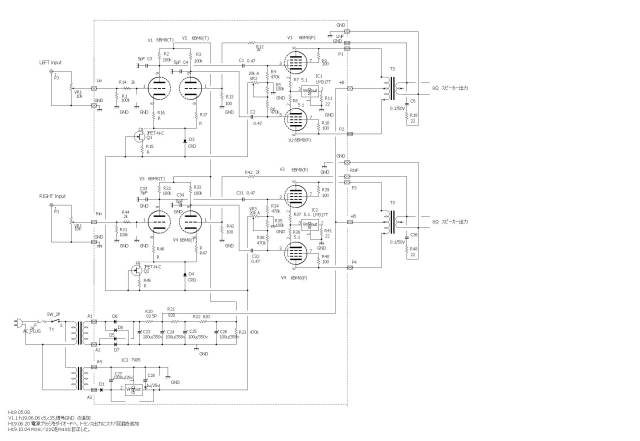

４．[ 参考回路図（クリックで拡大します）] とパーツリスト
５．パーツリスト（基板に載せる部品だけです）
| 抵抗 | 規格 | 注釈 |
| Ｒ１、Ｒ３１ | １００Ｋ、１／４Ｐ | ４７Ｋ〜１００Ｋでも可能 |
| Ｒ２、Ｒ３、Ｒ３２、Ｒ３３ | １００Ｋ、１Ｐ | 酸化金属皮膜 |
| Ｒ４、Ｒ６、Ｒ３４、Ｒ３６ | ４７０Ｋ、１／４Ｐ | |
| Ｒ５、Ｒ３５ | １００Ｋ、１／４Ｐ | |
| Ｒ７，Ｒ８，Ｒ３７，Ｒ３８ | ５．１Ω １／４Ｐ | ４．７Ωも使用可能 |
| Ｒ９，Ｒ１０，Ｒ３９，Ｒ４０ | １００Ω、１／２Ｐ | |
| Ｒ１１、Ｒ４１ | ２２Ω、１／４Ｐ | 金属皮膜 電流設定用参考値です |
| Ｒ１２、Ｒ４２ | ２Ｋ、１／４Ｐ | |
| Ｒ１３，Ｒ４３ | １００Ω、１／４Ｐ | |
| Ｒ１４、Ｒ４４ | ２Ｋ、１／４Ｐ | |
| Ｒ１５ | 使用しないので実装しません | |
| Ｒ１６，Ｒ１７，Ｒ４６，Ｒ４７ | 抵抗は無しで、ジャンパー線処理する | |
| Ｒ１８，Ｒ４８ | ２２Ω、１／２Ｐ | |
| Ｒ２０ | ８２Ω、３Ｐ | 酸化金属被膜 |
| Ｒ２１，Ｒ２２ | ８２０Ω、１／２Ｐ | |
| Ｒ２３ | ４７０Ｋ、１／２Ｐ | |
| コンデンサ | ||
| Ｃ１，Ｃ２，Ｃ３１，Ｃ３２ | ０．４７μ、３５０Ｖ以上 | ０．２２〜０．４７μに変更可能 |
| Ｃ３，Ｃ４，Ｃ３３，Ｃ３４ | ５ｐＦ、５００Ｖ | |
| Ｃ５ | 欠番 | |
| Ｃ６，Ｃ３６ | ０．１μ／５０Ｖ | |
| Ｃ２３，Ｃ２４，Ｃ２５，Ｃ２６ | １００μ／３５０Ｖ、松下ECA2VM101 | 縦型電解コンデンサ、外径２２以下 |
| Ｃ２７ | ２２０００μ／２５Ｖ | 電解コンデンサ |
| Ｃ２８ | １μ／２５Ｖ | タンタルコンデンサ |
| 他 | ||
| Ｑ１，Ｑ２ | 未使用 | |
| ＩＣ１，ＩＣ２ | ＬＭ３１７Ｔ | 相当品で可能 |
| ＩＣ３ | ７９Ｍ０５ | −５Ｖ定電圧、 |
| Ｄ１，Ｄ５，Ｄ６，Ｄ７，Ｄ８ | １Ａ／４００Ｖ、１Ｎ４００５ | 一般用整流ダイオード |
| Ｄ２ | 欠番 | |
| Ｄ３，Ｄ４ | ＣＲＤ Ｅ２０２（２ｍＡ） | 石塚電子 |
| ＶＲ２，ＶＲ３ | 半固定抵抗 ２０ＫＢ |
１／４Ｐというのは１／４Ｗの意味です。 １／４Ｐには１／２Ｐが代用できますが、逆はできません。
酸化金属被膜、金属被膜と指定があります、それ以外はカーボンでかまいません。
１００μの電解コンデンサは、縦型で外径が２２までの物しか実装できません

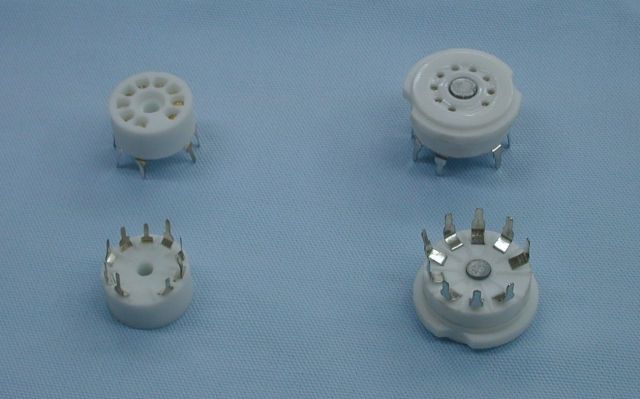

真空管ソケットの種類の注意
ＭＴ９ピン・プリント基板用ソケットです。 右側の足の開きの大きい方で、足をちょっと広げて使ってください。 左側の物は足の開きが小さいので使えません。

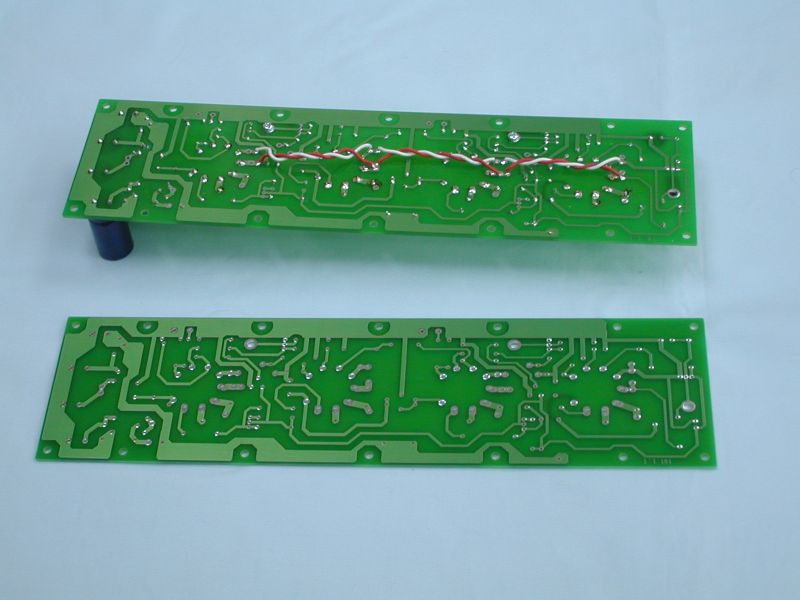

基板の裏側 ヒーター電源はパターンではなく、配線（白・赤の線）でおこないます

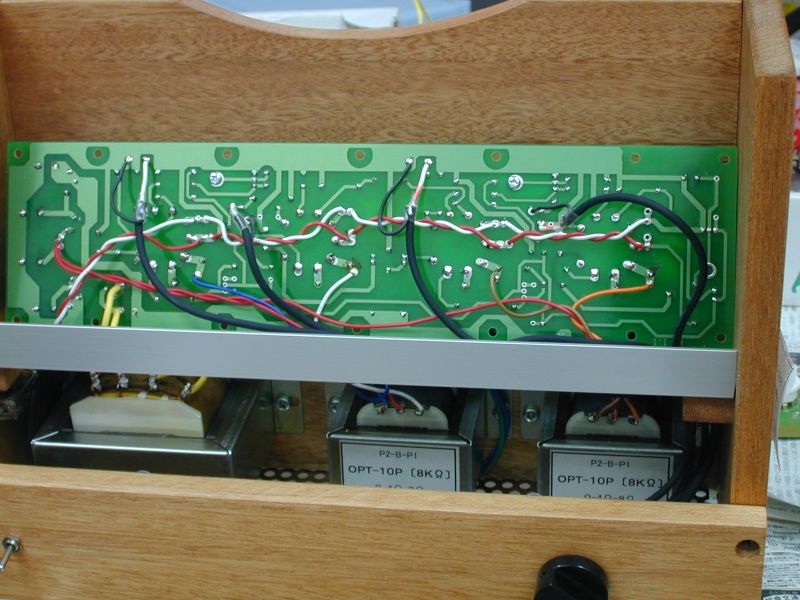

キットに組み込んだときの配線です。
失敗談 何台も作っていても失敗はします。
１．似た形状のＬＭ３１７に７９０５を入れた。 電流がバーンと流れ、電圧がめちゃ下がった。
対応： ７９０５は７９Ｍ０５にして、パッケージも代えた。
２．シールド線の配線で信号線とＧＮＤ線をまちがえた。 音が出ない！
